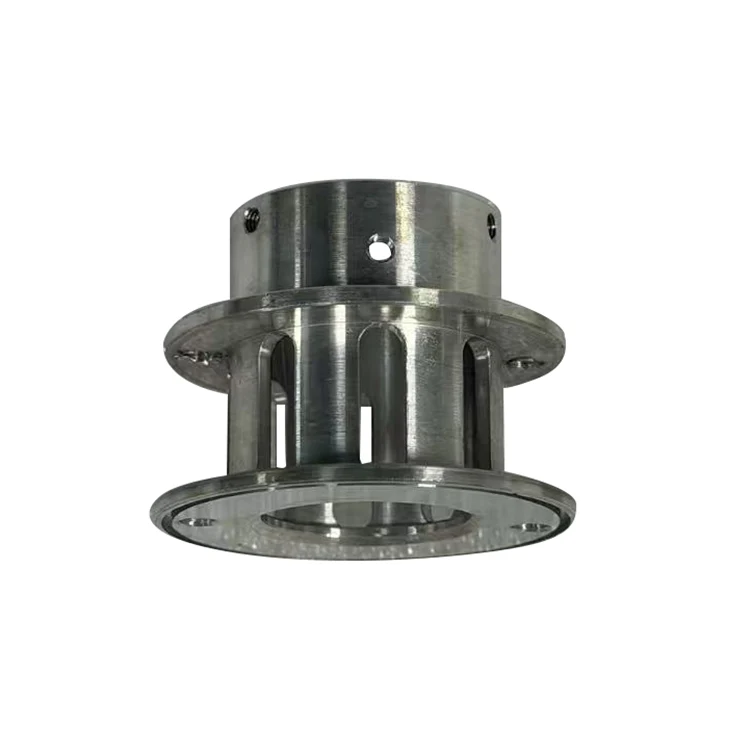

บริการเครื่องจักรกลซีเอ็นซี 5 แกน

รายการเปรียบเทียบ

การตัดเฉือนคอมโพสิต Turn-Mill

เครื่องจักรกลซีเอ็นซีห้าแกน

แนวคิดการตัดเฉือนหลัก

ผสานรวมฟังก์ชันการกลึงและการกัดไว้ในอุปกรณ์เครื่องเดียว โดยส่วนใหญ่จะเสร็จสิ้นการประมวลผลชิ้นงานที่หมุนแบบรวมผ่านการเคลื่อนไหวที่ประสานกันของแกนหมุนและแกนเครื่องมือ

อาศัยการเคลื่อนที่ของการเชื่อมโยงแบบห้าแกน ทำให้สามารถประมวลผลชิ้นงานได้หลายหน้าและพื้นผิวที่ซับซ้อน ผ่านการประมาณค่าแกนเชิงเส้นตรงและแกนหมุนหลายแกนพร้อมกัน

โครงสร้างพื้นฐานและการกำหนดค่าแกน

โดยปกติจะมีแกนหมุนหลักอย่างน้อยหนึ่งแกนสำหรับจับยึดชิ้นงาน และติดตั้งหัวกำลังกัด โดยทั่วไปมีแกนเชื่อมต่อ 3-4 แกน และรุ่นระดับไฮเอนด์บางรุ่นมีความสามารถแบบ 5 แกน

กำหนดค่าด้วยแกนเชิงเส้นตรงสามแกน (X/Y/Z) และแกนหมุนเพิ่มเติมอีกสองแกน ซึ่งสามารถแบ่งออกเป็นประเภทหัวสวิง ประเภทโต๊ะหมุน และประเภทรวมหัวโต๊ะ ทั้งหมดรองรับการเชื่อมโยงพร้อมกัน 5 แกน

ประเภทชิ้นงานที่ใช้งานได้

เหมาะอย่างยิ่งสำหรับจานเพลา ชิ้นส่วนที่หมุนได้ ตัววาล์ว สปินเดิลของเครื่องยนต์ และชิ้นงานอื่นๆ ที่ต้องใช้ทั้งขั้นตอนการกลึงและการกัด สามารถประมวลผลชิ้นงานด้วยรูปทรงการหมุนและคุณสมบัติที่ซับซ้อนเฉพาะที่

เหมาะสำหรับชิ้นส่วนที่มีพื้นผิวโค้งที่ซับซ้อน เช่น ใบพัดกังหัน โพรงแม่พิมพ์การบินและอวกาศ ใบพัด แม่พิมพ์ภายในรถยนต์ อวัยวะเทียมทางการแพทย์ และชิ้นส่วนอื่นๆ ที่มีพื้นผิวรูปแบบอิสระที่ซับซ้อน

จำนวนครั้งในการหนีบ

กระบวนการส่วนใหญ่สามารถดำเนินการให้เสร็จสิ้นได้ด้วยการจับยึดเพียงครั้งเดียว ซึ่งช่วยลดข้อผิดพลาดในการจับยึดที่เกิดจากการยึดจับหลายครั้ง เหมาะอย่างยิ่งสำหรับชิ้นงานที่ต้องการความร่วมแกนและความแม่นยำของตำแหน่งของคุณสมบัติต่างๆ

ดำเนินการประมวลผลชิ้นงานทั้งห้าด้านให้เสร็จสิ้นด้วยการจับยึดเพียงครั้งเดียว ซึ่งสามารถหลีกเลี่ยงข้อผิดพลาดเกี่ยวกับตำแหน่งที่เกิดจากการยึดจับพื้นผิวโค้งที่ซับซ้อนซ้ำแล้วซ้ำอีก

ความสามารถในการรวมกระบวนการ

สามารถกลึง กัด เจาะ ต๊าป ตัดเฟือง และกระบวนการอื่นๆ ครบในคราวเดียว ตระหนักอย่างแท้จริงว่า "เครื่องเดียวจบทุกขั้นตอน" สำหรับการหมุนชิ้นงาน

สามารถทำการกัดหลายด้าน การปรับรูปร่างพื้นผิวโค้ง การตกแต่งพื้นผิวที่สูงชัน และกระบวนการอื่นๆ ได้ แต่โดยทั่วไปจะไม่รวมถึงการกลึงชิ้นงานที่หมุนด้วยภาระจำนวนมาก

ความแม่นยำของเครื่องจักร

ความแม่นยำของตำแหน่งสูงระหว่างคุณสมบัติการกลึงและการกัด ข้อผิดพลาดจากการจับยึดหลายครั้งจะถูกกำจัด ความแม่นยำของโคแอกเชียลและตำแหน่งสามารถควบคุมได้ภายใน 0.01-0.05 มม.

ความแม่นยำของรูปร่างสูงสำหรับพื้นผิวโค้งที่ซับซ้อน สามารถตอบสนองความต้องการที่มีความแม่นยำสูงของอุตสาหกรรมการบินและอวกาศและแม่พิมพ์ โดยทั่วไปความแม่นยำจะควบคุมภายใน 0.005-0.02 มม.

ค่าอุปกรณ์

ราคาต่ำกว่าเครื่องมือเครื่อง CNC แบบห้าแกน ราคาของอุปกรณ์ประกอบเครื่องกลึงขนาดกลางมักจะอยู่ที่ 30% -60% ของราคาของเครื่องมือเครื่องเชื่อมโยงห้าแกนมาตรฐาน

ต้นทุนอุปกรณ์โดยรวมที่สูงขึ้น รวมถึงการจัดหาอุปกรณ์ การบำรุงรักษาในภายหลัง และค่าเครื่องมือ

ประสิทธิภาพการประมวลผลสำหรับชิ้นส่วนที่หมุนได้

ประสิทธิภาพที่สูงขึ้น ไม่จำเป็นต้องถ่ายโอนชิ้นงานระหว่างอุปกรณ์หลายเครื่อง ทำให้วงจรการผลิตสั้นลงและเวลาการขนส่ง

ประสิทธิภาพที่ต่ำกว่าสำหรับชิ้นส่วนที่หมุนแบบทั่วไป การประมวลผลคุณสมบัติการกลึงไม่มีข้อได้เปรียบเหนือคอมโพสิตของเครื่องกลึง

ความยากในการเขียนโปรแกรม

การเขียนโปรแกรมค่อนข้างง่าย คุณสมบัติการประมวลผลส่วนใหญ่เป็นการกลึงและการกัดแบบธรรมดา ซึ่งสามารถทำได้ด้วยซอฟต์แวร์การเขียนโปรแกรม CNC ทั่วไป

การเขียนโปรแกรมมีความซับซ้อนมากขึ้น ต้องใช้ซอฟต์แวร์การเขียนโปรแกรมห้าแกนระดับมืออาชีพ (เช่น UG, Mastercam) และต้องใช้โปรแกรมเมอร์ในระดับสูงทางเทคนิคเพื่อหลีกเลี่ยงการรบกวนการตัดเฉือนและการตัดมากเกินไป

พื้นที่ชั้น

ใช้พื้นที่น้อยลง ผสานรวมกระบวนการต่างๆ ไว้ในอุปกรณ์เดียว ช่วยลดจำนวนอุปกรณ์ในเวิร์กช็อป

โดยทั่วไปแล้วพื้นที่ฐานเครื่องจะใหญ่ขึ้น โครงสร้างของเครื่องมือกลแบบห้าแกนจะซับซ้อนกว่า และต้องใช้พื้นที่ในการติดตั้งที่ใหญ่ขึ้น

อุตสาหกรรมการใช้งานหลัก

รถยนต์, แรงดันไฮดรอลิก, วาล์ว, การผลิตเครื่องจักรทั่วไป

การบินและอวกาศ การผลิตแม่พิมพ์ พลังงานใหม่ อุปกรณ์ทางการแพทย์
